當前位置：首頁 > 產品中心 > 水力控制閥 > 微阻球型止回閥
HQ45X微阻球型止回閥具有流量大，流阻損失小，密封性能好，消聲關閉，能減小水擊波。水平或垂直安裝均可。可安裝與冷水、熱水、工業及生活污水等官網的水泵出口，防止介質倒流。此閥零件少，拆卸方便。
更新時間：2021-09-01 10:25:31 瀏覽次數：1624

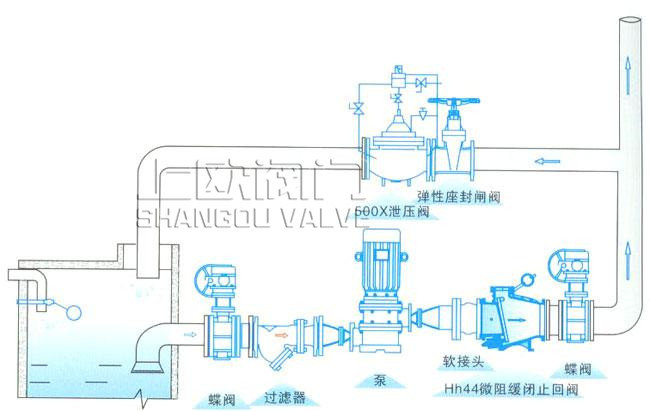

HQ45X微阻球型止回閥，采用橡膠包皮球為閥瓣，在介質的作用下，可在閥體內的滑道上滾動，從而打開或關閉閥門。流量大流阻損失小，密封性能好，消聲關閉，可減小水擊波。水平或垂直安裝均可?？捎糜诶渌?、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。 本公司生產的球型止回閥型號有：HQ44X/HQ45X。
球型止回閥具有流量大，流阻損失小，密封性能好，消聲關閉，能減小水擊波。水平或垂直安裝均可?？砂惭b與冷水、熱水、工業及生活污水等官網的水泵出口，防止介質倒流。此閥零件少，拆卸方便。球體的膠層有很好的彈性和耐磨性，故具有減振、吸振，易于密封，工作安全可靠。
公稱壓力：1.0～1.6MPa
公稱通經：50～1000mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
|
型號 |
公稱壓力（MPA） |
殼體試驗壓力（MPA） |
密封試驗壓力（MPA） |
閥體材料 |
球體材料 |
|
HQ44/45X-10 |
1.0 |
1.5 |
1.1 |
鑄鐵 |
碳鋼包膠 |
|
HQ44/45X-16 |
1.6 |
2.4 |
1.76 |
|
零件名稱 |
閥體 |
閥瓣 |
閥座 |
彈簧 |
|
材料 |
鑄鐵、球鐵、鑄鋼 |
鑄銅、不銹鋼 |
銅、不銹鋼 |
不銹鋼 |
|

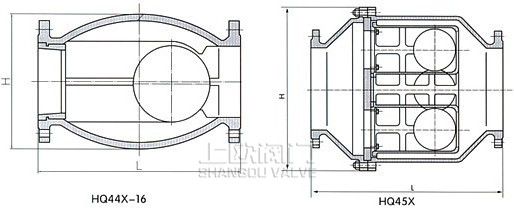

DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
781 |
914 |
978 |
978 |
1295 |
1448 |
1600 |
1760 |
1900 |
|
H |
180 |
210 |
225 |
245 |
280 |
320 |
380 |
450 |
470 |
500 |
|
|
|
|
|
|
|
|
|
H1 |
|
|
|
|
|
|
510 |
570 |
640 |
715 |
815 |
825 |
980 |
1155 |
1260 |
1350 |
1660 |
1700 |
